ZARN系列滚针/推力圆柱滚子轴承：包括一个有径向和轴向滚道的外圈、两个轴圈、一个内圈、一个径向滚针和保持架组件、两个推力圆柱滚子和保持架组件。
轴承不带安装孔。
径向和轴向承载能力：除了径向力，轴承还可以承受两个方向的轴向力和倾覆力矩。预载和内部游隙外圈、内圈和轴向保持架相互匹配，因此采用 INA 精密锁紧螺母预紧后，轴承可以实现轴向无游隙。
螺栓安装的轴承滚针 / 推力圆柱滚子轴承 ZARF （L）的外圈上有孔。这些孔用于通过螺栓直接安装在相邻结构上或径向定位孔中，图 1。轴承外圈是螺栓安装，因此可以省去额外所需要的轴承压盖和选配工作。轴承通过锁紧螺母 AM 或 ZM （A）锁紧到轴上。带密封组件为了使设计更简洁，推荐使用密封架组件 DRS密封架组件在外圈上对中并密封保护轴承不受外界因素影响。

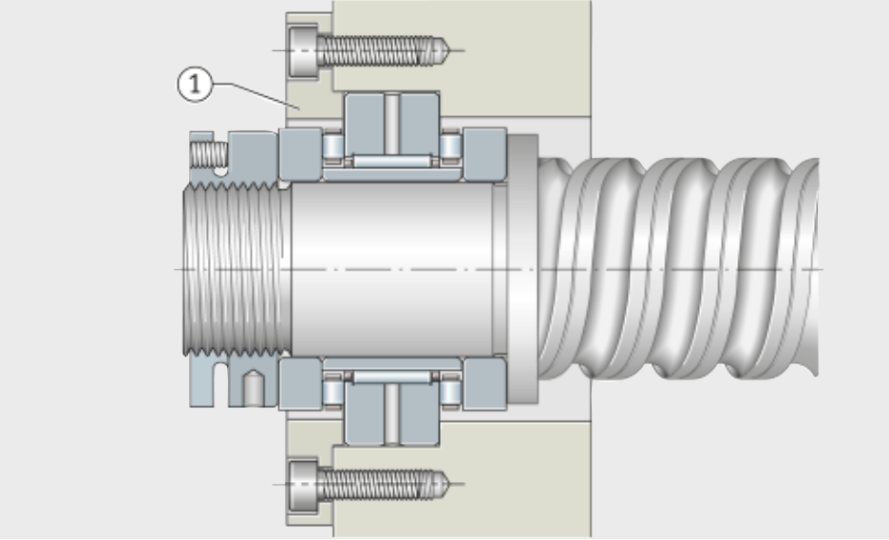

轴承 ZARN （L）安装在轴承座孔中，外圈采用轴承端盖固定， 轴承用锁紧螺母 AM 或 ZM锁紧到轴上。

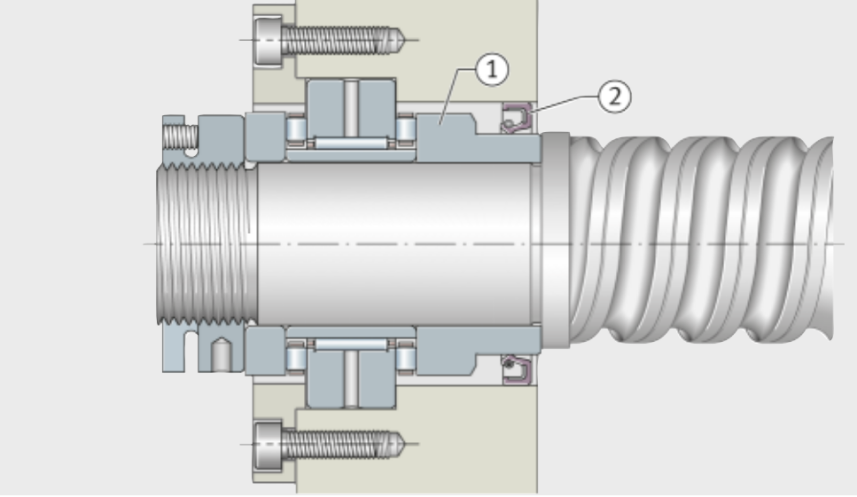

ZARN..-L具有单边加长阶梯型定位轴圈。这些系列多用于轴圈无法通过轴肩充分地轴向支撑或者由于相邻结构中的外部空间限制导致轴圈无法在轴承单元外侧密封的情况。
