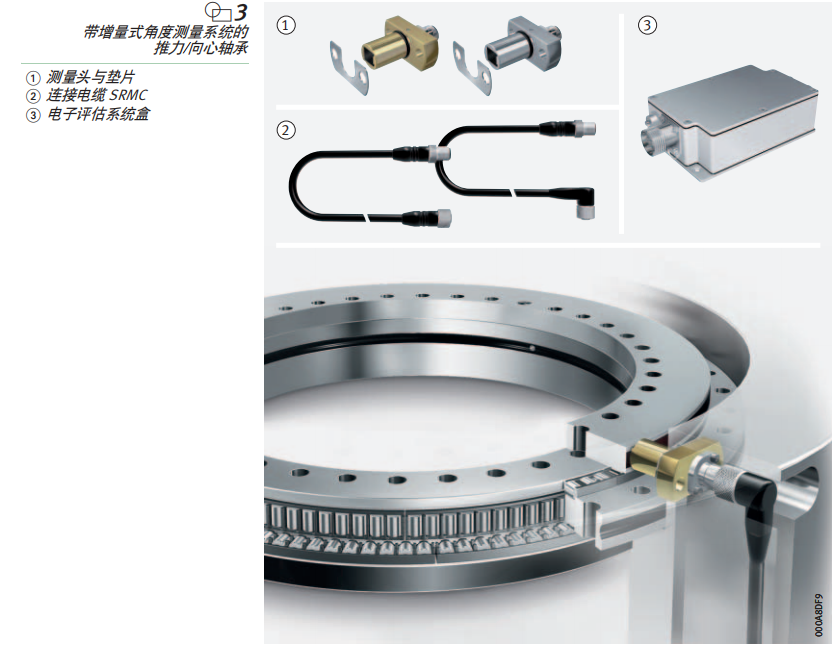

带增量式角度测量系统和刻度标尺的推力/向心轴承包括推力/向心轴承 YRTCM 或 YRTSM，每个系列分别带有刻度磁栅、SRM 电子测量系统盒和信号引线 SRMC。电子测量系统SRM 包括两个测量头、两组垫片和一个电子评估系统盒。对于不同的设计，可以单独订购用于连接测量头和电子评估系统的信号引线。

YRTCM 或 YRTSM 系列轴承的机械性能与推力/向心轴承 YRTC 或 YRTS一致，只是额外带有一个磁性刻度尺。测量系统通过非接触磁阻方式测量角度，测量精度可达几个角秒。


角度测量系统的优点测量系统：

● 由于与周边结构刚性连接，拥有非常好的控制特性（控制稳定性和动态性），适用于力矩电机驱动

● 最大转速可达 16.5 m/s

● 非接触方式，因此没有磨损

● 测量时不受位置和倾覆的影响

● 具有自动电子校正功能

● 具有自定心功能

● 不受润滑剂的影响

● 易于安装，测量头易于调整，无需对轴承和单独的测量系统进行对准

● 不需要额外部件

● 磁栅内置在轴承中，测量头安装在相邻结构上

● 节省的空间可用作机加工区

● 电缆不会产生任何麻烦。可通过轴承内孔直接安置在相邻结构中

● 由于紧凑、集成的设计，因此需要很少的部件，节省了空间和成本
